屋外向け黒玉GOBタイプの高解像度ハイエンドソリューション
高コントラスト
GOB仕様
消音設計
省エネ設計
簡単
メンテナンス
ビル上や壁面など遠くから見る屋外のLEDビジョンは、高精細化により通り沿いや人の手で届く範囲での設置需要へ変化したことで、屋外でも頑丈で高精細のGOB仕様をご用意しました。
FlipChipのミニLEDランプ（黒玉素子）を採用。白玉素子ランプと比較して黒面積の占有率が高くコントラストが向上し、日差しの強い日中でもきれいな映像を見ることができます。
無色のGOBは紫外線による変色や黄ばむ原因が少なく、従来の白玉素子と比較してより長い期間高コントラストの映像が放映可能です。黒玉素子と従来品の白玉素子、それぞれピクセルピッチ毎の黒色エリアカバー率で見ると2.6mmピッチだと99.2%のカバー率となります。
放熱性に優れた省エネ設計により、消費電力を低くし、温度上昇を抑えた熱のこもりにくいアルミダイキャストのモジュールカバーを採用。
従来製品と比較して、誤差範囲±0.15mmから±01mmと平坦度があがり、スクリーン表面のつなぎめがわかりにくく、よりなめらかになりました。
キャビネットのサイドを45度カットすることで90度での設置が可能
共通カソード設計に対して、共通アノード設計は、RGB LEDより高い電圧を使うため、電力の消費量が多くなります。共通カソード設計はニーズに応じてRGB個別の電圧を使うため電力効率が高くなり、消費電力が少なくなることで発熱量も減少します。
LEDチップの接続部を強化することで、主にパネル端のピクセルを外部からの接触や衝撃から保護することができます。（図：強化あり、なし）

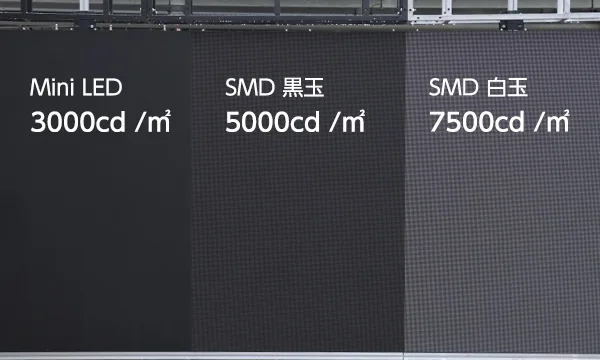

高輝度対応LEDビジョン Ember Eliteは明るい陽射しの中でも鮮明な映像を楽しむことができます。

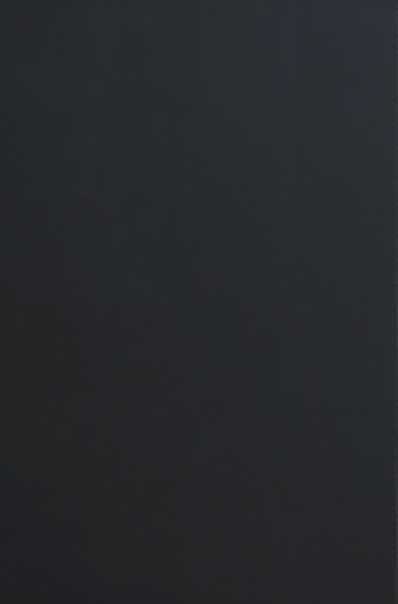

| LED 素子 | Mini LED 3000 cd/㎡ |

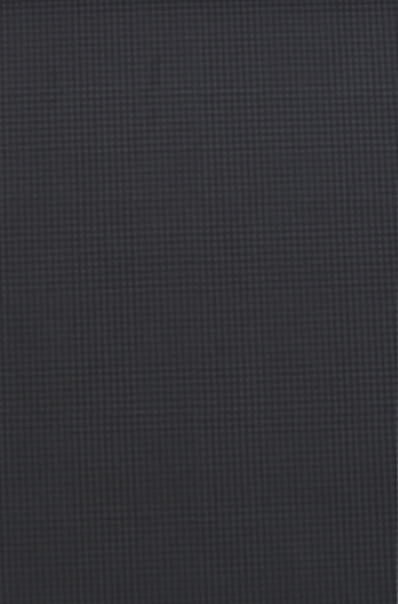

SMD 黒玉 5000 cd/㎡ |
SMD 白玉 7500 cd/㎡ |
|---|---|---|---|
| LED 素子 |
|
|
|
| スクリーン OFF |
|
|
|
| スクリーン ON |
|
|
|
| 製品名 | Ember Elite P1.2 黒玉GOB |
Ember Elite P1.5 黒玉GOB |
Ember Elite P1.9 黒玉GOB |
Ember Elite P2.6 黒玉GOB |
Ember Elite P3.9 黒玉GOB |
|---|---|---|---|---|---|
| 素子タイプ | GOB（Flip Chip SMD） | GOB（Flip Chip SMD） | GOB（Flip Chip SMD） | GOB（Flip Chip SMD） | GOB（Flip Chip SMD） |
| ピクセルピッチ | 1.25mm | 1.5625mm | 1.953mm | 2.604mm | 3.906mm |
| 画素密度 | 640000 px/㎡ | 409600 px/㎡ | 262144 px/㎡ | 147456 px/㎡ | 65536 px/㎡ |
| モジュールサイズ | W250 × H250mm | W250 × H250mm | W250 × H250mm | W250 × H250mm | W250 × H250mm |
| モジュール解像度 | 200 × 200 dot | 160 × 160 dot | 128 × 128 dot | 96 × 96 dot | 64 × 64 dot |
| パネルサイズ | W500 × H500 × D75.4 mm | W500 × H500 × D75.4 mm | W500 × H500 × D75.4 mm | W500 × H500 × D74 mm | W500 × H500 × D74 mm |
| パネル解像度 | 400 × 400 dot | 320 × 320 dot | 256 × 256 dot | 192 × 192 dot | 128 × 128 dot |
| フレーム材質 | アルミダイキャスト | アルミダイキャスト | アルミダイキャスト | アルミダイキャスト | アルミダイキャスト |
| 重量 | 10.5 kg / pcs | 10.5 kg / pcs | 10.5 kg / pcs | 10.5 kg / pcs | 10.5 kg / pcs |
| 輝度 | 3000 cd/㎡ / 高輝度オプション4500 cd/㎡ | 3000 cd/㎡ / 高輝度オプション4500 cd/㎡ | 3000 cd/㎡ / 高輝度オプション4500 cd/㎡ | 3000 cd/㎡ / 高輝度オプション4500 cd/㎡ | 3000 cd/㎡ / 高輝度オプション4500 cd/㎡ |
| 水平/垂直視野角 | H 160°/ V 140° | H 160°/ V 140° | H 160°/ V 140° | H 160°/ V 140° | H 160°/ V 140° |
| 最大消費電力 平均消費電力 |
680W /㎡ 227W / ㎡ |
680W /㎡ 227W / ㎡ |
680W /㎡ 227W / ㎡ |
680W /㎡ 227W / ㎡ |
680W /㎡ 227W / ㎡ |
| リフレッシュレート | ≥ 3840 Hz | ≥ 3840 Hz | ≥ 3840 Hz | ≥ 3840 Hz | ≥ 3840 Hz |
| IP規格等級 | IP65 / IP54 | IP65 / IP54 | IP65 / IP54 | IP65 / IP54 | IP65 / IP54 |
| コントラスト比 | 10000:1 | 10000:1 | 10000:1 | 10000:1 | 10000:1 |
| 黒色カバー率 | 96.5% | 97.8% | 98.5% | 98.8% | 99.64% |
| 設置・メンテナンス | フロント ＆ リア | フロント ＆ リア | フロント ＆ リア | フロント ＆ リア | フロント ＆ リア |
※製品の仕様は変更される場合がございます。予めご了承ください。
