COBタイプ
EbonyシリーズCOB type Ebony series

COBタイプ<br>Ebonyシリーズ

衝撃耐性はSMDの5倍以上。
衝撃に強く傷つきにくいCOBタイプの
超高精細LEDビジョンです。

活用事例

  • 衝撃に強く傷つきにくい
  • メンテナンスが簡単
  • 高い安定性
  • ドット欠けを抑制

  • ハイビジョン対応

    ハイビジョン対応

  • 消音

    消音

  • 省エネ設計

    省エネ設計

  • COB仕様

    COB仕様

Product features製品特徴

耐衝撃性

衝撃に強く、耐衝撃性はSMDの5倍以上。例えば1ｍの高さから鉄球10㎏を表面に落下させても傷つくことがありません。

メンテナンスが簡単

COBの表面はコーティングされているため、衝撃や水に強く、細かい汚れを簡単に拭き取ることができます。

ドット欠けを抑制

SMDに比べてドット欠けが少なくなります。

キャビネット

超薄型・軽量のキャビネットでモジュールはマグネットで取り付けられ、かんたんにフロントメンテナンスができます。

多様な組み合わせに対応

マルチカット可。600×337mmを1/4にカットでき、自由な組み合わせで16：9ではないアスペクト比の多様なサイズに対応できます。

拡張スロット

高基準の映像配信環境に対応できるよう、電源コンバータや受信カードを各2台ずつ搭載できるスペースを確保しています。

Flip Chip COB

Flip Chip COB技術を使っており、低消費電力と安定した品質を実現しています。

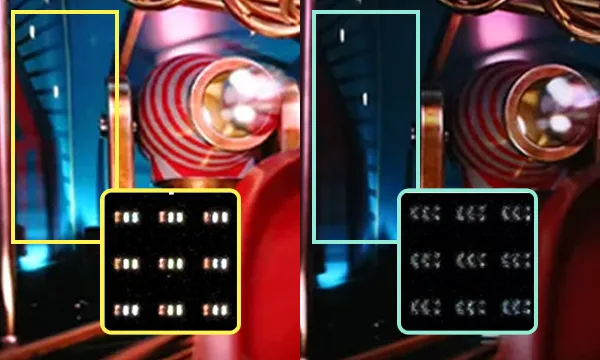

高輝度COB（オプション）

より大きなLEDチップを使用することで2000cd/㎡の高輝度を実現。従来のCOBには表面にフィルム層がありましたが、新技術によりフィルム層を除去することで、より明るさが向上しました。※オプション

ソフトCOBモジュール（オプション）

ソフトCOBモジュールは凹凸面、多形状のものを接続したり、さまざまなスクリーンの形状を設置することが可能です。
また、同ピッチの平坦なモジュールとソフトモジュールを組み合わせることで見た目がなめらかで統一感のあるスクリーンを実現します。※オプション

COB（チップオンボード）とは？

COB（チップオンボード）はLEDの業界に新しく登場した技術で、従来SMD製品と比較して多くの利点があります。
素子の実装方法が従来のSMDと違うため、部品数を少なくし取り付け面積を節約することで発熱量を削減しています。
さらに、各素子のはんだ付けが不要のため、溶接箇所が少なく障害率が低下します。

LED素子の種類:COB(Flip Chip)、COB、GOB、SMD 比較表

  COB(Frip Chip) COB GOB SMD
基本構造

COB(Flip Chip)基本構造

LED発光チップを銅線なしで逆さにPCBへ取付け、シンプル構造で対流が向上したもの

COB基本構造

LED発光チップを集積して
基板にパッケージングしたもの

GOB基本構造

SMDパネル製品の表面を
樹脂で覆ったもの

SMD基本構造

LED素子を基板に
はんだ付けしたもの
コントラスト比※1 もっとも高い 高い 普通 低い
画質※2 優良 良い 普通 普通
色の均一性※3 ○ ○ ◎ ◎
視野角※4 最も広い 広い 普通 普通
輝度※5 最も高い 高い 普通 普通
エネルギー効率※6 最も高い 高い 普通 普通
耐久性※7 ◎ ○ ○ △
放熱性※8 最も優れている 優れている 普通 良い
スプライシング均一性 普通 普通 良い 優良
故障率※9 ＜5ppm ＜10ppm ＜25ppm ＜50ppm
適用ピッチ ≤ 0.4mm ≤ 0.7mm ≤ 1.2mm ≤ 1.2mm
耐衝撃性 ○ ○ ○ ×
防湿性 ○ ○ ○ ×
コスト 高い 高い 普通 低い
  • ※1：COB FlipChipは他と比べ、ボンディングパッド接着面が小さく、チップ間にスペースができ、コントラスト比を高めます。
  • ※2：COB FlipChipはチップが小さいため0.4～1.2mmのピクセルピッチに対応し、より精細な画質となります。
  • ※3：SMDは、チップ単位の波長（光の色）を合わせてパッケージングするため色の均一性が高くなります。
  • ※4：基本構造の違いによりCOB(FripChip）は比較的視野角が広くなります。
  • ※5：COBはボンディング面積が少ないため、使用ChipをSMDより大きくできるためより輝度が高くなります。
  • ※6：COBはRGBに必要の電圧を備え、Filip Chipの構造上、電流の消耗がより少なくエネルギー効率がより良くなります。
  • ※7：シンプルな構造のため、不具合が発生する工程が少なく、長く使用することができます。
  • ※8：FlipChipの構造上熱伝導効率が良いため熱量が低く、熱の発散も直接PCBで前後発散ができるため放熱性に優れています。
  • ※9：基本構造の違いによりCOB(FripChip）は比較的制作工程が少ないため、故障率は低くなります。


Product Specifications製品スペック

製品名 Ebony-0.9 Ebony-1.2 Ebony-1.5 Ebony-1.8
COB type Flip Chip COB Flip Chip COB Flip Chip COB Flip Chip COB
ピクセルピッチ 0.9mm 1.25mm 1.5mm 1.8mm
画素密度 1137778 dot /㎡ 640000 dot /㎡ 409600 dot /㎡ 284444 dot /㎡
モジュールサイズ W150 × H168.75 mm W150 × H168.75 mm W150 × H168.75 mm W300 × H168.75 mm
モジュール解像度 W160 × H180 dot W120 × H135 dot W96 × H108 dot W160 × H90 dot
パネルサイズ W600 × H337.5 × D29 mm W600 × H337.5 × D29 mm W600 × H337.5 × D29 mm W600 × H337.5 × D29 mm
パネル解像度 W640 × H360 mm W480 × H270 mm W384 × H216 mm W320 × H180 mm
フレーム材氏 アルミダイキャスト アルミダイキャスト アルミダイキャスト アルミダイキャスト
重量 4.5 kg / pcs 4.5 kg / pcs 4.5 kg / pcs 4.5 kg / pcs
輝度 1000 cd /㎡｜2000 cd /㎡※ 1000 cd /㎡｜2000 cd /㎡※ 1000 cd /㎡｜2000 cd /㎡※ 1000 cd /㎡｜2000 cd /㎡※
水平/垂直視野角 H 160°/ V 140° H 160°/ V 140° H 160°/ V 140° H 160°/ V 140°
最大消費電力 320W / ㎡ ｜ 705W / ㎡ 280W / ㎡ ｜ 620W / ㎡ 250W / ㎡ ｜ 570W / ㎡ 260W / ㎡ ｜ 590W / ㎡
平均消費電力 130W / ㎡ ｜ 280W / ㎡ 115W / ㎡ ｜ 250W / ㎡ 100W / ㎡ ｜ 230W / ㎡ 105W / ㎡ ｜ 240W / ㎡
リフレッシュレート 3840Hz 3840Hz 3840Hz 3840Hz
IP規格等級
フロント/リア		 IP50 / IP20 IP50 / IP20 IP50 / IP20 IP50 / IP20
コントラスト比 20000:1 20000:1 20000:1 20000:1
カスタマイズ対応サイズ W300 × H337.5 mm
W600 × H168.5 mm
W300 × H168.75 mm		 W300 × H337.5 mm
W600 × H168.5 mm
W300 × H168.75 mm		 W300 × H337.5 mm
W600 × H168.5 mm
W300 × H168.75 mm		 W300 × H337.5 mm
W600 × H168.75 mm
設置 フロント ＆ リア フロント ＆ リア フロント ＆ リア フロント ＆ リア
メンテナンス フロント フロント フロント フロント

※輝度 2000 cd / ㎡ はオプションです。
※製品の仕様は変更される場合がございます。予めご了承ください。

Soft module OptionsソフトCOBモジュール 仕様（オプション）

Ebony S　ソフトCOBモジュール

COBのソフトモジュール。耐衝撃性に優れ、手の振れやすい場所に最適。ピッチサイズは1.2mmと1.5ｍｍをご用意。
キャビネットはカスタマイズで様々な形状を実現できます。


Ebony S SOFT Ebony S-1.2 Ebony S-1.5
COB type Flip Chip COB/th>

Flip Chip COB
ピクセルピッチ 1.25mm 1.5mm
画素密度 640000 dots/ ㎡ 409600 dots/㎡
モジュールサイズ W300 × H168.75mm W300 × H168.75mm
モジュール解像度 W240 × 135 dot W192 × 108 dot
パネルサイズ カスタマイズ カスタマイズ
材質 スチール スチール
輝度 1300 cd /㎡｜2000 cd /㎡※ 1300 cd /㎡｜2000 cd /㎡※
水平/垂直視野角 H 160°/ V 140° H 160°/ V 140°
最大消費電力 280W /㎡ ｜ 620W /㎡ 250W /㎡ ｜ 570W /㎡
平均消費電力 115W /㎡ ｜ 250W /㎡ 100W /㎡ ｜ 230W /㎡
リフレッシュレート 3840 Hz 3840 Hz
IP規格等級 屋内用 屋内用
コントラスト比 20000:1 20000:1
設置方法 フロント ＆ リア フロント ＆ リア
メンテナンス フロント フロント

※輝度 2000 cd / ㎡ はオプションです。
※製品の仕様は変更される場合がございます。予めご了承ください。
