メッシュ型LEDビジョン
RiddleシリーズRiddle Series

Product features製品特徴

透過率が高くガラス面、曲面に最適

薄型軽量で高透明度のメッシュ素材を使用し、超薄型で最大90％の透過率があり、フレキシブルなモジュールのため大きなガラス面や曲面の設置に最適です。

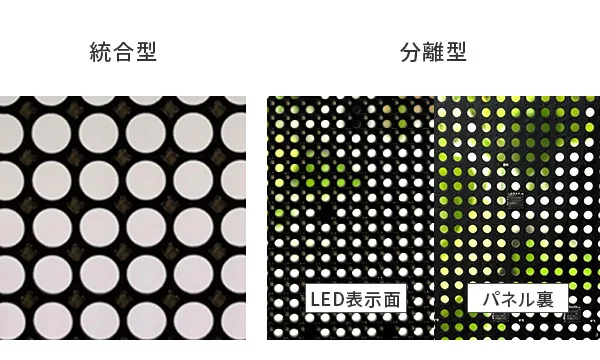

「統合型」と「分離型」

透過率が高い素子とICが一体になっている「統合型」と透過率は低くなるがコストが安くなる「分離型」をご用意。用途、予算に合わせて選べます。

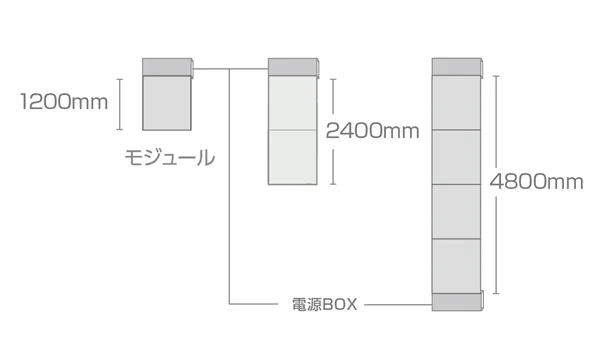

"最大4.8メートル"つなぎ目なく設置可能

当社のメッシュ1枚のモジュールは最大長1,200mm。電源コンバータ1台でモジュール2枚が連結可能です（最大長2.4m）つなぎ合わせると最大4.8mの長さを電源BOXなどの機器が見えない状態で綺麗に設置することができます。シームレスに接続することで、大型ガラス窓やファサード、その他多様なニーズに対応し、高さ最大4.8メートルまでつなぎ目のなく設置することができます。

さまざまな設置方法

前面・背面貼り付け設置、吊り下げ設置のほかにフレーム枠のカスタイマイズなど、多様な設置方法をサポートしています。ガラス面に設置しなくても自立スタンドやハンギングなどで色々の場面に対応できる設置案をご提示いたします。お気軽にご相談ください。

故障ピクセルの発生防止プログラミング

IC統合型にはLEDの故障を防ぐ"専用アドレスコードプログラミング（並列接続）"機能を搭載しています。従来品の回路接続は直列型で、1つのランプがきれると1列毎ランプがきれてしまいますが、専用アドレスコードプログラミング（並列接続）の搭載でランプ１つずつの故障で抑えられます。

integration and integrationIC統合型とIC分離型

製品名	Riddle IC統合型	Riddle IC分離型
ビジュアル透過性	90-95%	88-93%
黒玉輝度（最大）	2,000 cd/㎡	3,500 cd/㎡
白玉輝度（最大）	3,500 cd/㎡	5,500 cd/㎡
素子の安定性	100pp以下	20ppm以下
色階調	8 bit	16 bit
IP rate	IP25	IP43

Installation image設置イメージ

•
•
•
•

Product Specifications製品スペック

製品名	Riddle-3 IC分離型	Riddle-3 IC統合型	Riddle-6 IC分離型	Riddle-6 IC統合型	Riddle-10 IC分離型	Riddle-10 IC統合型
ピクセルピッチ	3.90625mm	3.90625mm	6.25mm	6.25mm	10.4mm	10.4mm
SMD Type	1415	1515	1921	2121	1921	2121
画素密度	65,280 dot/㎡	65,280 dot/㎡	25,600 dot/㎡	25,600 dot/㎡	9,216 dot/㎡	9,216 dot/㎡
パネル解像度	64*432 dot	64*500 dot	40*272 dot	64*312 dot	24*163 dot	64*187 dot
パネルサイズ	250*1700 mm	250*1950 mm	250*1700 mm	250*1950 mm	250*1700 mm	250*1950 mm
フレーム材質	FR4	FR4	FR4	FR4	FR4	FR4
重量	≤ 1.5	≤ 2	≤ 1.5	≤ 2	≤ 1.5	≤ 2
輝度 白玉／黒玉	3,500〜5,500 cd/㎡ 2,000〜3,500 cd/㎡	3,500〜5,500 cd/㎡ 2,000〜3,500 cd/㎡	3,500〜5,500 cd/㎡ 2,000〜3,500 cd/㎡	3,500〜5,500 cd/㎡ 2,000〜3,500 cd/㎡	3,500〜5,500 cd/㎡ 2,000〜3,500 cd/㎡	3,500〜5,500 cd/㎡ 2,000〜3,500 cd/㎡
水平/垂直視野角	H 160°/ V 160°	H 160°/ V 160°	H 160°/ V 160°	H 160°/ V 160°	H 160°/ V 160°	H 160°/ V 160°
透過率	72%	75%	78%	80%	88%	90%
最大/平均消費電力	800/266 W/㎡	800/266 W/㎡	800/266 W/㎡	800/266 W/㎡	800/266 W/㎡	800/266 W/㎡
リフレッシュレート	3840 Hz	スタティックスキャン	3840 Hz	スタティックスキャン	3840 Hz	スタティックスキャン
IP規格等級	IP20 / IP43（接着部分）	IP20 / IP43（接着部分）	IP20 / IP43（接着部分）	IP20 / IP43（接着部分）	IP20 / IP43（接着部分）	IP20 / IP43（接着部分）
メンテナンス法	リア	リア	リア	リア	リア	リア

※製品の仕様は変更される場合がございます。予めご了承ください。
